VSAT sur site industriel rural au Maroc : installation réelle et comment fonctionne le satellite Ka-band

Quand la fibre optique, le câble et même la 4G ne parviennent pas jusqu'au site, il reste une solution qui ne dépend d'aucune infrastructure terrestre : le VSAT (Very Small Aperture Terminal), l'internet par satellite Ka-band. UBSM vient d'achever l'installation d'un terminal Hughes HT3200 sur un site industriel en zone rurale au Maroc, dans un secteur non desservi par les opérateurs fibre. Résultat mesuré à la mise en service : 47,51 Mbps en téléchargement, 4,17 Mbps en téléversement, 746 ms de latence. Voici le récit de cette installation et, surtout, une explication complète de comment fonctionne réellement une connexion satellite Ka-band de bout en bout.

Internet sur site industriel isolé : quand les réseaux terrestres s'arrêtent

Ce client opère dans une zone rurale à relief accidenté, dans un environnement industriel éloigné des centres urbains. Les démarches auprès des opérateurs nationaux (Maroc Telecom, Orange, Inwi) ont confirmé l'absence de fibre dans la zone à court terme et une couverture 4G insuffisante pour un usage professionnel continu. Pourtant, l'activité du site — gestion, communication, supervision des équipements, accès aux applications cloud — nécessite une connexion internet stable et dédiée.

Le VSAT s'est imposé comme la seule solution viable. Contrairement aux idées reçues, ce n'est plus la technologie lente et coûteuse des années 2000 : les systèmes Ka-band actuels, comme le réseau Eutelsat Konnect exploité par Hughes Network Systems, délivrent des débits comparables à l'ADSL haut de gamme, avec une couverture totale sur l'ensemble du territoire marocain, y compris les zones les plus reculées.

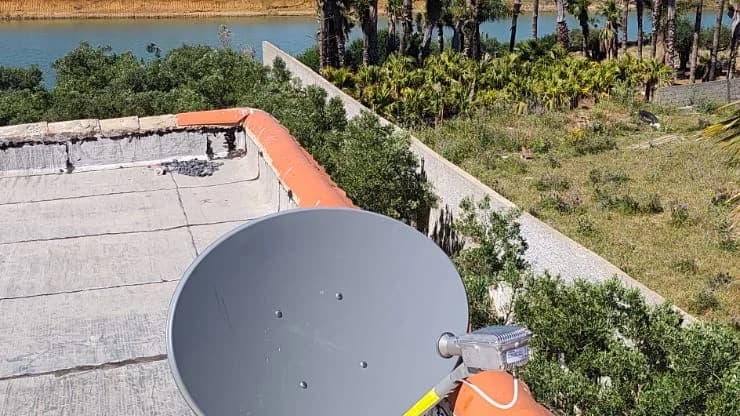

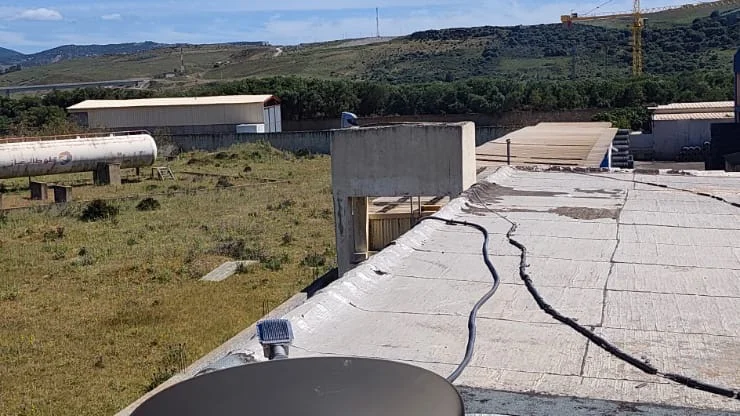

L'installation : antenne Ka-band Hughes sur toiture industrielle

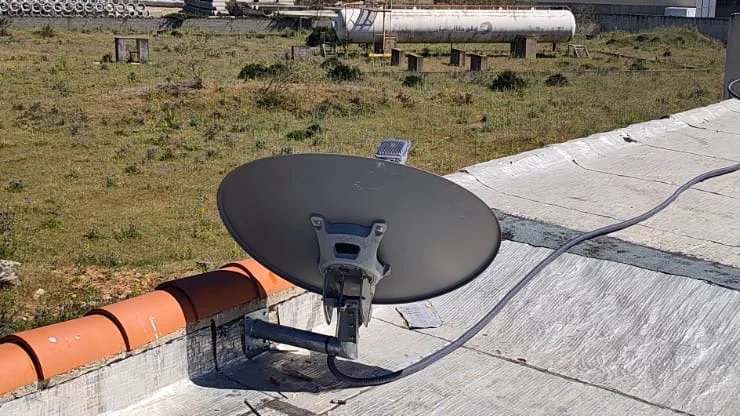

L'antenne parabolique Ka-band — une parabole d'environ 75 cm de diamètre — a été installée sur le toit plat du bâtiment industriel. L'emplacement a été choisi pour garantir une ligne de visée dégagée vers le satellite Eutelsat Konnect en orbite géostationnaire à 36 000 km d'altitude, dans une direction sud-est depuis le Maroc. Les obstacles (structures du bâtiment, arbres, reliefs) ont été soigneusement cartographiés avant l'installation pour éviter toute obstruction partielle qui dégraderait le signal.

La fixation de l'antenne sur un mât télescopique ancré dans le béton assure la stabilité mécanique face au vent — critique au Maroc où les rafales peuvent atteindre 80 à 100 km/h sur les sites en hauteur. Une fois orientée et pointée avec précision vers le satellite (azimut et élévation calculés au degré près en fonction de la position GPS du site), l'antenne est verrouillée et scellée pour une tenue longue durée.

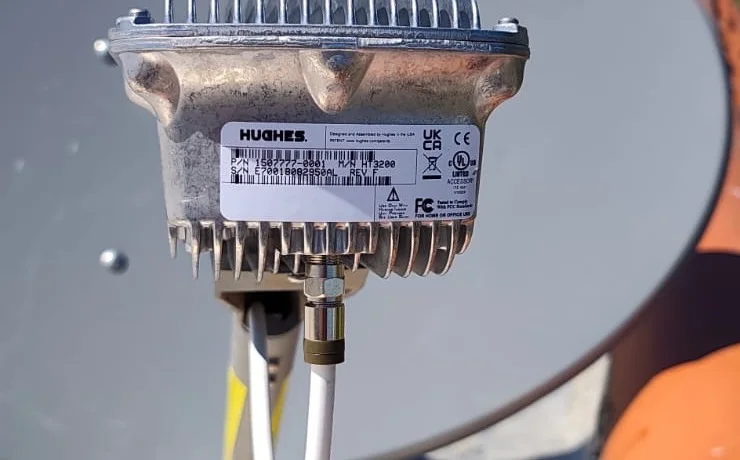

Le terminal Hughes HT3200 : BUC/LNB intégré au point focal

L'une des caractéristiques distinctives du terminal Hughes HT3200 est son architecture One Cable Solution (OCS). L'unité d'émission-réception — BUC (Block Up-Converter) et LNB (Low-Noise Block-downconverter) — est directement intégrée dans un boîtier compact monté au point focal de la parabole. Ce boîtier visible sur la photo gère à la fois :

• La réception (LNB) : capte le signal Ka-band descendant (17,7–20,2 GHz) depuis le satellite, l'amplifie à très faible bruit et le descend en fréquence pour le transmettre vers le modem via un câble coaxial unique
• L'émission (BUC) : reçoit le signal IF (fréquence intermédiaire) depuis le modem via le même câble coaxial, le monte en fréquence Ka (27,5–30 GHz) et l'amplifie pour l'envoyer vers le satellite

Cette architecture élimine les câbles coaxiaux RF séparés pour l'émission et la réception qui caractérisaient les anciennes installations VSAT, simplifiant considérablement l'installation et réduisant les points de panne potentiels. Le modem Hughes HT3200 est installé à l'intérieur du bâtiment, raccordé à l'ODU par un unique câble coaxial RG-6 ou équivalent.

Comment fonctionne concrètement une connexion VSAT Ka-band

Voici ce qui se passe réellement quand vous chargez une page web depuis ce site industriel :

1. L'orbite géostationnaire : 36 000 km d'altitude

Le satellite Eutelsat Konnect est en orbite géostationnaire (GEO) à exactement 35 786 km d'altitude au-dessus de l'équateur. À cette altitude, sa vitesse orbitale correspond exactement à la rotation de la Terre : vu depuis le sol, il semble immobile dans le ciel. C'est pour cela qu'une antenne fixe peut être orientée une fois et ne plus jamais bouger.

La contrepartie de cette orbite fixe est physique et incompressible : un signal radio se déplaçant à la vitesse de la lumière (300 000 km/s) met environ 120 millisecondes pour parcourir les 36 000 km qui séparent le sol du satellite. Pour une communication complète (votre requête monte jusqu'au satellite, redescend vers le hub terrestre, la réponse remonte au satellite et redescend vers votre terminal), le signal parcourt 4 × 36 000 km ≈ 144 000 km, soit une latence physique minimale d'environ 480 ms. En ajoutant les délais de traitement au hub et dans le réseau internet, on arrive aux 700–900 ms typiquement mesurés sur les connexions VSAT GEO.

2. La chaîne de transmission complète

Lorsque vous envoyez une requête depuis ce site industriel marocain :

1. Votre modem Hughes encode les données en paquets IP, les encapsule dans le protocole propriétaire Hughes et génère un signal IF (fréquence intermédiaire, 950–2150 MHz)
2. Le BUC (monté sur l'antenne) reçoit ce signal IF via le câble coaxial, le convertit en Ka-band (27,5–30 GHz) et l'amplifie à quelques watts — suffisant pour atteindre le satellite à 36 000 km dans des conditions de ciel clair
3. Le satellite Eutelsat Konnect reçoit le signal Ka-band montant, l'amplifie et le retransmet vers la station Hub terrestre (Gateway) via son transpondeur — une station terrestre de plusieurs mètres de diamètre située généralement en Europe ou en Afrique du Nord, avec un accès internet backbone à très haut débit
4. Le Hub décode votre requête, la transmet sur internet, reçoit la réponse et la réencapsule pour la renvoyer vers votre terminal via le satellite
5. Le chemin inverse s'effectue : le satellite retransmet le signal Ka-band descendant (17,7–20,2 GHz) vers votre antenne, le LNB le capte, l'amplifie à très faible bruit et le descend en fréquence IF pour le modem
6. Votre modem décode le signal, reconstitue les paquets IP et les délivre sur votre réseau local

3. Asymétrie des débits : pourquoi 47 Mbps en download et seulement 4 Mbps en upload

La différence entre le débit montant (upload) et descendant (download) n'est pas une limitation technique, c'est un choix délibéré d'allocation de la capacité satellite. L'espace fréquentiel sur un satellite géostationnaire est limité et partagé entre des milliers d'utilisateurs. Les opérateurs Ka-band comme Eutelsat allouent une plus grande portion de la capacité aux fréquences descendantes (download) car c'est ce dont les usages courants — navigation web, streaming, applications cloud — ont le plus besoin. L'émission (upload) est limitée à quelques Mbps parce que la grande majorité des usages n'envoient que des requêtes légères.

Pour les usages bureautiques, cloud et supervision industrielle, ce rapport est tout à fait acceptable. Si votre activité nécessite un upload symétrique (envoi de fichiers volumineux, vidéoconférence bidirectionnelle haute qualité, backup en temps réel), des solutions VSAT mobiles ou LEO peuvent offrir une meilleure symétrie.

4. La pluie et l'atténuation Ka-band

La bande Ka (26–40 GHz) est plus sensible aux précipitations que la bande Ku (10–18 GHz) utilisée par les anciens systèmes VSAT. Lors de fortes pluies, les gouttelettes d'eau absorbent et diffusent une partie du signal, pouvant réduire momentanément le débit disponible — c'est ce qu'on appelle la fade de pluie (rain fade). Les systèmes modernes comme Hughes HT3200 compensent en partie cet effet par l'adaptation dynamique de la modulation et du codage (ACM) : quand le signal se dégrade, le système bascule vers une modulation plus robuste au détriment du débit, maintenant la connexion active même sous une pluie intense. Au Maroc, où les précipitations sont modérées sur la majeure partie du territoire, cet effet est rarissime et de courte durée.

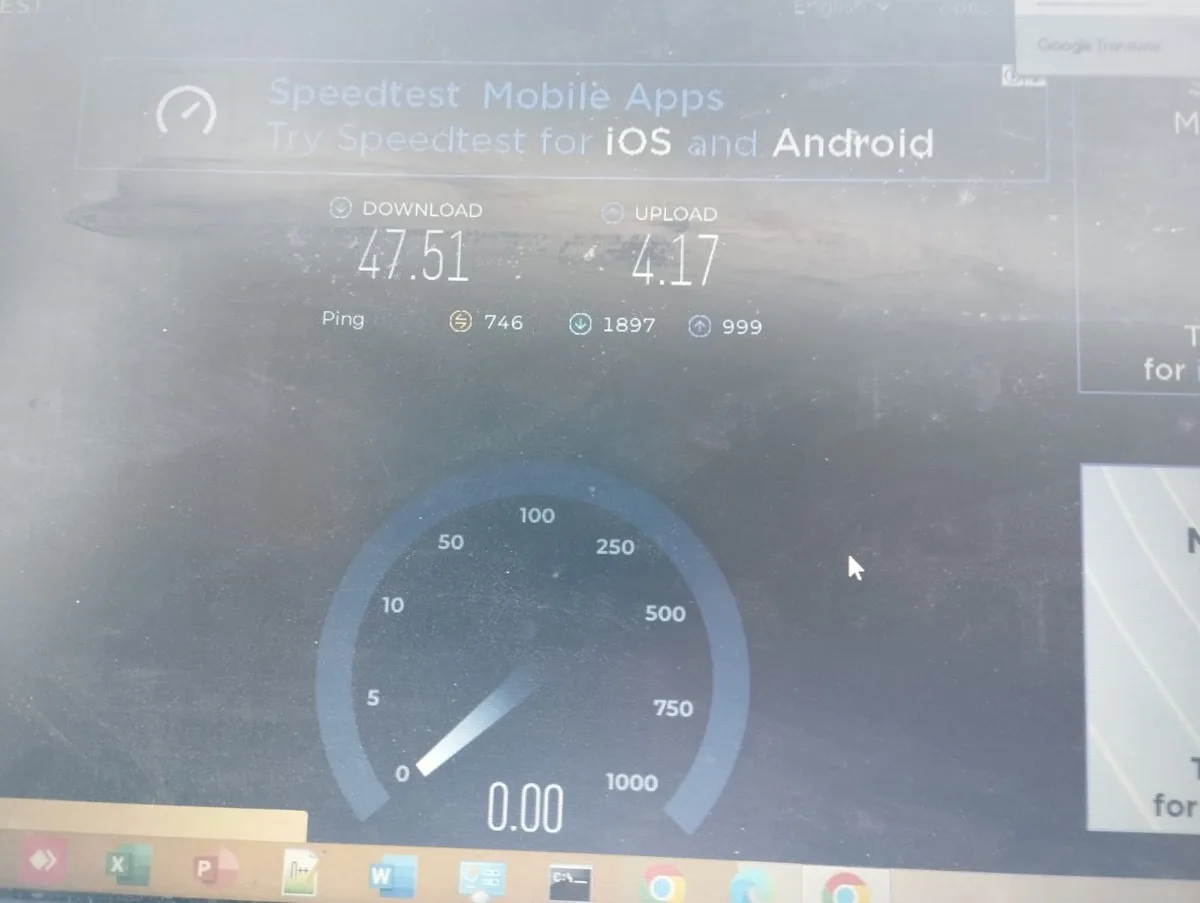

Résultats mesurés à la mise en service : 47 Mbps

Les mesures effectuées lors de la mise en service sur ce site industriel confirment des performances parfaitement alignées sur les engagements du service Eutelsat Konnect :

• Téléchargement (download) : 47,51 Mbps — suffisant pour naviguer, accéder aux applications ERP et SaaS, effectuer des visioconférences, superviser des équipements à distance et charger des mises à jour firmware
• Téléversement (upload) : 4,17 Mbps — adapté aux requêtes, formulaires, e-mails et petits envois de fichiers
• Latence : 746 ms — dans la plage normale pour un satellite GEO Ka-band. Transparente pour la navigation web et les applications cloud, mais perceptible pour la VoIP sans codec adapté

Pour contextualiser : une page web standard charge en 2 à 4 secondes sur cette connexion (identique à une ADSL 30 Mbps), une visioconférence Teams ou Zoom passe parfaitement (le protocole s'adapte à la latence), un fichier de 100 Mo se télécharge en moins de 20 secondes. En revanche, les jeux en ligne et le trading haute fréquence nécessitent une latence bien inférieure — non compatibles avec cette technologie.

Pour quels sites industriels et ruraux le VSAT est-il la solution au Maroc ?

Cette installation illustre un cas d'usage de plus en plus fréquent pour UBSM : les sites économiques en dehors des zones couvertes par les opérateurs fibre. Voici les typologies qui bénéficient le plus du VSAT Ka-band :

• Sites agroalimentaires et agro-industriels — huileries, laiteries, coopératives agricoles en dehors des centres urbains, nécessitant la supervision des équipements et l'accès aux ERP
• Chantiers de construction et d'infrastructure — BTP, routes, barrages, parcs éoliens et solaires en zones éloignées où la 4G est insuffisante pour un usage professionnel continu
• Stations de pompage et de traitement des eaux — supervision SCADA à distance depuis des sites dispersés sur le territoire
• Mines et carrières — connectivité pour les équipes de direction, la supervision des équipements et la communication de sécurité
• Fermes et exploitations agricoles modernes — agriculture de précision, irrigation connectée, suivi des cultures via capteurs IoT
• Hôtels et lodges en zones touristiques éloignées — Sahara, Atlas, régions côtières non câblées

Dans tous ces cas, le VSAT n'est pas un compromis : c'est la seule solution professionnelle disponible, et les performances actuelles des systèmes Ka-band (47–50 Mbps) en font une solution pleinement fonctionnelle pour les usages bureautiques et industriels courants.

UBSM, intégrateur VSAT sur l'ensemble du territoire marocain

UBSM réalise des installations VSAT sur tous types de sites au Maroc — du site côtier (comme notre installation au port de Tanger Med) aux zones de montagne, des chantiers industriels aux établissements hôteliers en zone désertique. Chaque installation comprend :

• Étude de site préalable : analyse de la visibilité satellite, calcul d'azimut/élévation, diagnostic des obstacles potentiels
• Fourniture et installation du terminal Hughes HT3200 (ou autre modèle adapté au débit requis)
• Activation de l'abonnement Eutelsat Konnect avec le forfait adapté à l'usage
• Mise en service et tests de débit documentés
• Support technique disponible après installation

Le VSAT peut également être intégré dans une architecture réseau redondante avec un routeur Peplink : la connexion satellite assure l'accès principal, tandis qu'une connexion 4G sert de backup automatique en cas de perturbation — garantissant une disponibilité proche de 100 % même dans les environnements les plus isolés. En savoir plus sur nos solutions VSAT au Maroc.
