UBSM vient de finaliser l'installation d'une chaîne de diffusion FM complète pour le compte d'une station de radio marocaine. Au cœur du déploiement : un émetteur Elenos 5 kW série Indium configuré en mode digital sur la fréquence 100.00 MHz, avec une puissance forward de 5000 W confirmée à la mise en service. Cette réalisation illustre l'expertise d'UBSM dans le déploiement d'équipements de radiodiffusion professionnelle au Maroc.
Une chaîne de diffusion FM professionnelle de bout en bout
L'installation ne se limite pas au seul émetteur : UBSM a déployé une chaîne broadcast complète dans un rack 19 pouces, intégrant l'ensemble des équipements nécessaires à une diffusion FM numérique de qualité broadcast :
- Processeur audio VORSIS Ultra-High Resolution Multi-Processing — traitement audio haute résolution pour la densité sonore, la dynamique et la loudness FM
- Wheatstone WheatNet-IP Audio over IP — réseau audio sur IP pour l'acheminement du signal depuis le studio vers l'émetteur, avec redondance et monitoring centralisé
- Encodeur RDS — injection des données RDS (nom de la station, titre/artiste en cours, RadioText, TA/TP, AF) avec support LAN-TCP/IP, LAN-UDP et LAN-SNMP pour la gestion réseau
- Émetteur Elenos série Indium 5 kW — émetteur FM de référence en mode digital, 100.00 MHz
Cette architecture de rack garantit une diffusion FM irréprochable : le signal audio est traité, acheminé sur IP, enrichi des données RDS et amplifié jusqu'à 5000 W avant d'être envoyé vers l'antenne. Chaque composant est supervisable à distance, ce qui réduit considérablement les interventions sur site.
L'émetteur Elenos Indium 5 kW : digital sur 100.00 MHz
L'émetteur Elenos série Indium est reconnu parmi les diffuseurs FM professionnels pour sa fiabilité, son efficacité énergétique et sa capacité à fonctionner en mode digital. Ce mode permet de diffuser simultanément l'audio analogique FM classique et un flux numérique (DRM+ ou HD Radio selon la configuration), augmentant la qualité perçue et préparant la transition vers la radio numérique.

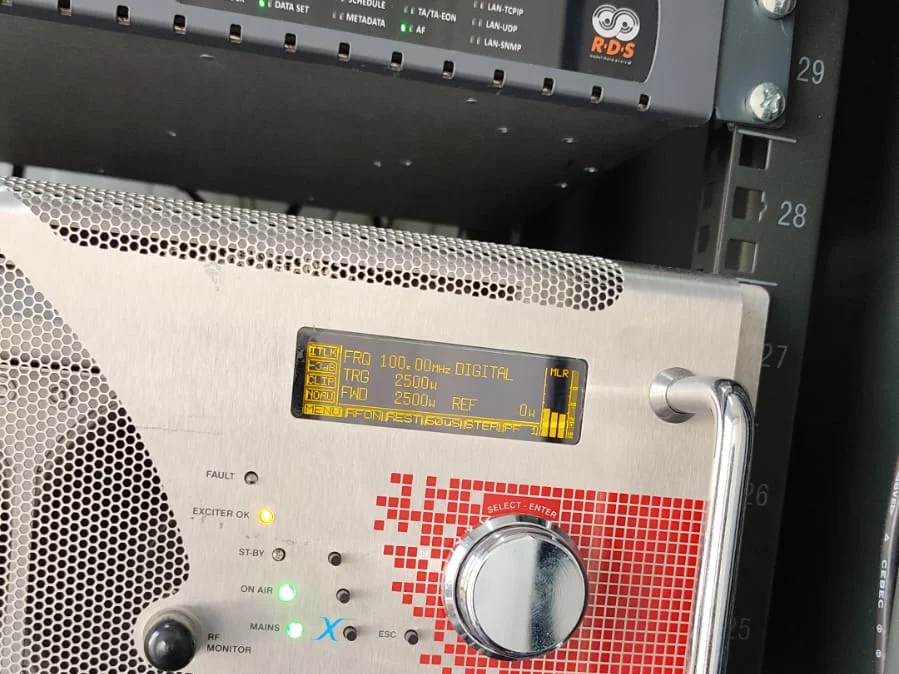

Lors de la mise en service, l'émetteur a été monté en puissance progressivement. La séquence de démarrage affiche dans un premier temps une puissance cible réduite pendant la phase de chauffe des amplificateurs, avant d'atteindre la pleine puissance de service.
Mise en service : 5000 W forward, 16 W réfléchis

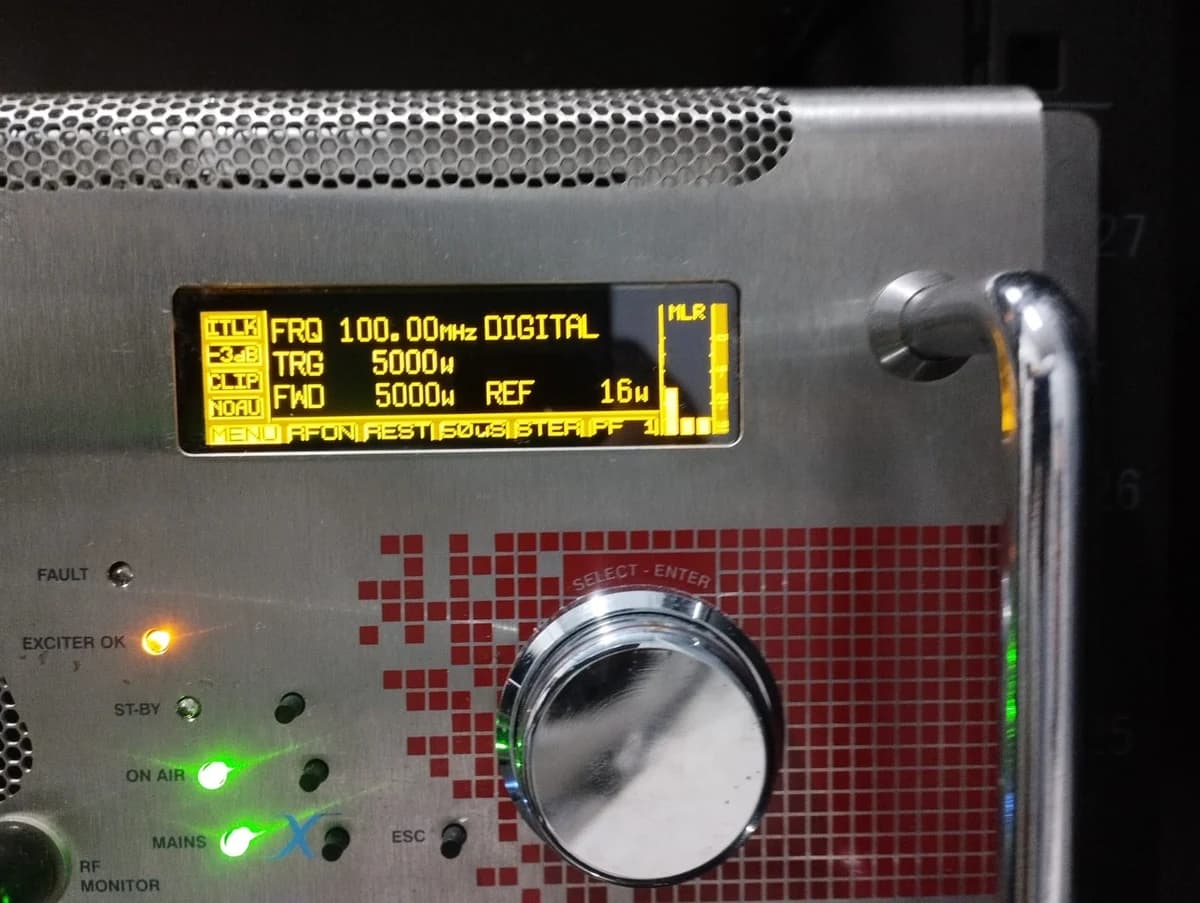

Les mesures affichées sur l'écran OLED de l'émetteur à la mise en service complète confirment des performances optimales :
- Fréquence (FRQ) : 100.00 MHz — mode DIGITAL
- Puissance cible (TRG) : 5000 W
- Puissance forward (FWD) : 5000 W — puissance rayonnée effective, égale à la cible
- Puissance réfléchie (REF) : 16–18 W — soit un taux de réflexion inférieur à 0,4 %
Un taux de réflexion de 16 à 18 W pour 5000 W de puissance forward correspond à un ROS (rapport d'ondes stationnaires) de 1,06 environ, ce qui est excellent pour une installation FM professionnelle. Cette valeur témoigne d'un raccordement coaxial soigné et d'une adaptation d'impédance quasi-parfaite entre la sortie de l'émetteur, le câble coaxial et l'antenne.

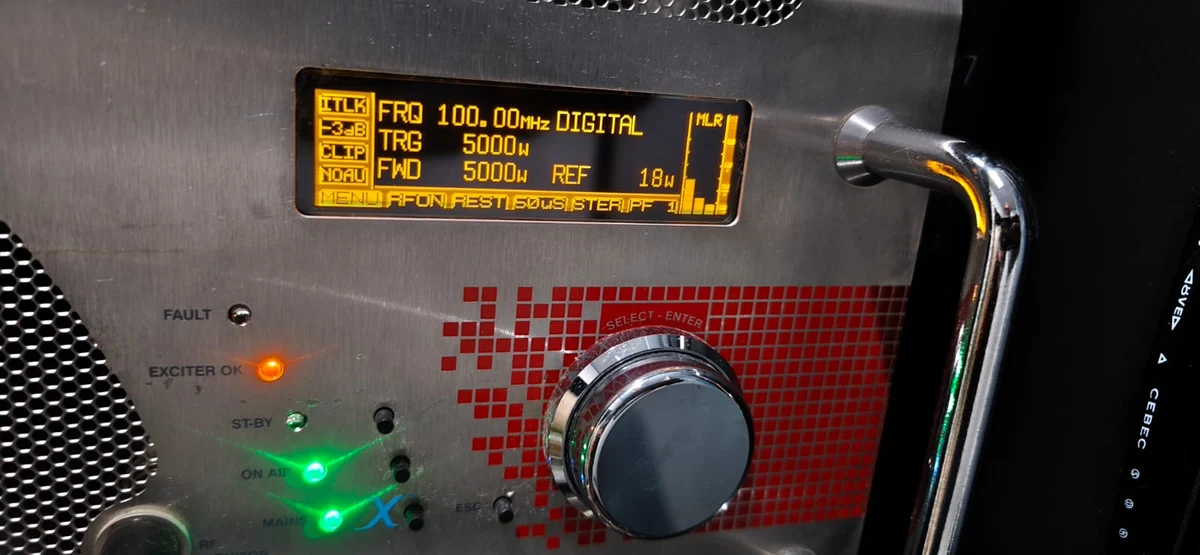

Les voyants du panneau avant confirment l'état nominal : EXCITER OK, ON AIR et MAINS tous actifs. L'émetteur fonctionne en pleine autonomie sans alarme.
Raccordement coaxial sur pylône en hauteur

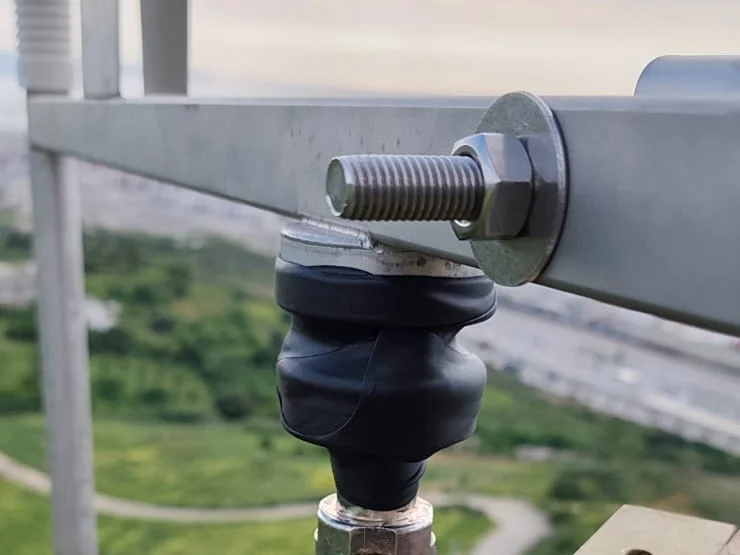

La liaison entre l'émetteur et l'antenne FM passe par un câble coaxial haute puissance installé sur pylône. La photo prise en hauteur lors de l'intervention montre le connecteur de jonction weatherproofé — gainage caoutchouc vulcanisé et fixation inox — qui assure l'étanchéité à l'eau, la résistance aux UV et la tenue mécanique dans le temps, même exposé aux conditions climatiques marocaines (chaleur, humidité, vent).
Ce type de raccordement en hauteur requiert une intervention spécialisée : travaux en élévation sur pylône, étanchéification soignée au-dessus du connecteur et vérification du serrage mécanique. Un connecteur mal étanchéifié sur une ligne 5 kW peut générer des arcs électriques et détériorer irrémédiablement le câble et l'émetteur. La qualité du raccordement est directement responsable du faible taux de réflexion mesuré.
La gestion à distance de cet émetteur peut être assurée via la plateforme TX-Control, qui permet la supervision, les alarmes et la télécommande de l'ensemble des paramètres depuis n'importe quel navigateur web — sans intervention sur site pour les réglages courants.
UBSM, intégrateur de solutions de radiodiffusion FM au Maroc
Cette réalisation confirme la capacité d'UBSM à déployer des infrastructures de diffusion FM complètes et performantes : de la chaîne audio broadcast jusqu'à l'antenne sur pylône, en passant par l'émetteur, le câblage RF haute puissance et la supervision à distance. La gamme Elenos distribuée par UBSM au Maroc couvre les puissances de 150 W à 30 kW pour les stations FM, et inclut également les émetteurs TV Itelco pour les déploiements télévisuels.
Vous êtes une station de radio ou un opérateur de multiplex FM au Maroc et vous cherchez à moderniser votre émetteur, augmenter votre puissance ou passer au mode digital ? Contactez notre équipe pour une étude technique personnalisée.
